汽车充电桩回路电气防火限流式保护器

描述:汽车充电桩回路电气防火限流式保护器可有效克服传统断路器、空气开关和监控设备存在的短路电流大、切断短路电流时间长、短路时产生的电弧火花大,以及使用寿命短等当弊端,发生短路故障时,能以微秒级速度快速限制短路电流以实现灭弧保护,从而能显著减少电气火灾事故,保障使用场所人员和财产的安全。

更新时间:2024-05-07
产品型号:ASCP200-40B
厂商性质:生产厂家
详情介绍
品牌Acrel/安科瑞产地国产
加工定制辅助电源AC85-265V
通讯RS485接口,Modbus协议额定电流0-40A
安装方式壁挂式

ASCP200-40B汽车充电桩回路电气防火限流式保护器应用场合

《民标》第13.5.5条规定:储备仓库、电动车充电等场所的末端回路应设保护器,此条文没有前置条件要求;只要遇到以上两种场合就要设。

《民标》中未查到储备仓库的定义,MBA智库百科给出一致定义:储备仓库是担负物资储备任务的仓库。分战略物资储备库和战役物资储备库。实际工程中,甲乙类仓库量少,丙类仓库比较普遍。对比甲乙类仓库现状与储备仓库定义,后者的重要性高于沪版《民电火规》提到的甲乙丙类危险品库房,因此不能简单地把甲乙丙类危险品库房按储备仓库考虑。另外,分战略物资储备库也有可能是丁戊类仓库。当项目定性为储备仓库时,应在末端回路线路保护断路器之后设置保护器。

电动车充电场所包括设有电动车充电设备的停车库(场)和专门用于电动车充电的充电站(场)。电动汽车充电场所设置交流充电桩(慢充)和直流充电桩(快充),普通慢充的交流充电桩的供电电压AC220V;直流充电桩的供电电压为AC380V。电动汽车充电的末端回路是为充电年桩提供电源的配电柜(箱)的交流出线回路,保护器设于出线回路保护断路器之后、充电桩在之前。

电动自行车停放充电场所的配电系统由配电箱、专用充电柜(插座箱)组成,优先采用专用充电柜(箱)型式。电动自行车配电系统分两类:类型1,配电箱+专用充电箱(柜)+专用充电插座(插头);类型2,配电箱+普通插座(箱),此类不支持按车位独立计量。供电动自行车充电设备的末级配电箱为上述两种类型配电系统中配电箱,保护器设于该箱出线回路保护断路器之后,专用充电柜(箱)或普通插座(箱)之前。

根据《民标》第13.5.5条,设置了电气火灾监控系统的档口式家电商场、批发市场等场所的末端配电箱应设置电弧故障火灾探测器或限流式电气防火保护器。言下之意,如按规范某场所不需要设置电气火灾监控系统,则该场所无需设置。当某工程设置了电气火灾监控系统时,《民标》还允许在电弧故障火灾探测器或限流式电气防火保护器二选一,故不能依据《民标》13.5.5要求档口式家电商场、批发市场等场所必须设置限流式电气防火保护器。

当选择设置限流式电气防火保护器时,保护器设置在末端配电箱进线开关之后。因目前还无三相保护器,当配电箱三相供电时,只能将除三相用电设备配电回路外的其他单相出线回路,按相序分组集中的方式设置保护器。

苏版《建电火规》第7.3.5提到的租售式商场商铺、集贸市场是否套用《民标》中的档口式家电商场、幼儿园、老年人照料设施、集体宿舍的的末端配电箱是否设置保护器。因《民标》未明确规定这些场所,可能需要征求《建电火规》编制组意见,毕竟保护器可设置于下列配电箱内,不同于下列配电箱应设置。

01 产品介绍

ASCP200-40B汽车充电桩回路电气防火限流式保护器是安科瑞专门为了保护低压配电线路中短路、过载等问题研发,可以克服传统断路器、空气开关和监控设备存在的短路电流大、切断短路电流时间长、短路时产生的电弧火花大,以及使用寿命短等弊端,当发生短路故障时,能以微秒级速度快速限制短路电流以实现灭弧保护,从而能显著减少电气火灾事故,保障使用场所人员和财产的安全。

ASCP系列电气防火限流式保护器可广泛应用于学校、医院、商场、宾馆、娱乐场所、寺庙、文物建筑、图书馆、档案室、会展、住宅、仓库、幼儿园、老年人建筑、集体宿舍、电动车充电站及租售式商场商铺、批发市场、集贸市场、甲乙丙类危险品库房等各种用电场所末端干、支路的线路保护。

对于电动车充电站中交流慢充桩的保护,可以根据不同的功率选择不同规格的限流式保护器进行保护,对于3.5kW的慢充桩,可以使用ASCP200-20D,对于7kW慢充桩,可以使用ASCP200-40B,对于14kW的双枪慢充桩,可以使用ASCP200-63D。


ASCP200-20D


ASCP200-40B


ASCP200-63D

02 功能介绍

充电桩配套限流式保护器短路保护功能。保护器实时监测用电线路电流,当线路发生短路故障时,能在150微秒内实现快速限流保护,并发出声光报警信号。

过载保护功能。当被保护线路的电流过载且过载持续时间超过动作时间(3~60秒可设)时,保护器启动限流保护,并发出声光报警信号。

表内超温保护功能。当保护器内部器件工作温度过高时,保护器实施超温限流保护,并发出声光报警信号。

过欠压保护功能。当保护器检测到线路电压欠压或过压时,保护器发出声光报警信号,可预先设置是否启动限流保护。

配电线缆温度监测功能。当被监测线缆温度超过报警设定值时,保护器发出声光报警信号,可预先设置是否启动限流保护。

漏电流监测功能。当被监测的线路漏电超过报警设定值时,保护器发出声光报警信号,可预先设置是否启动限流保护。

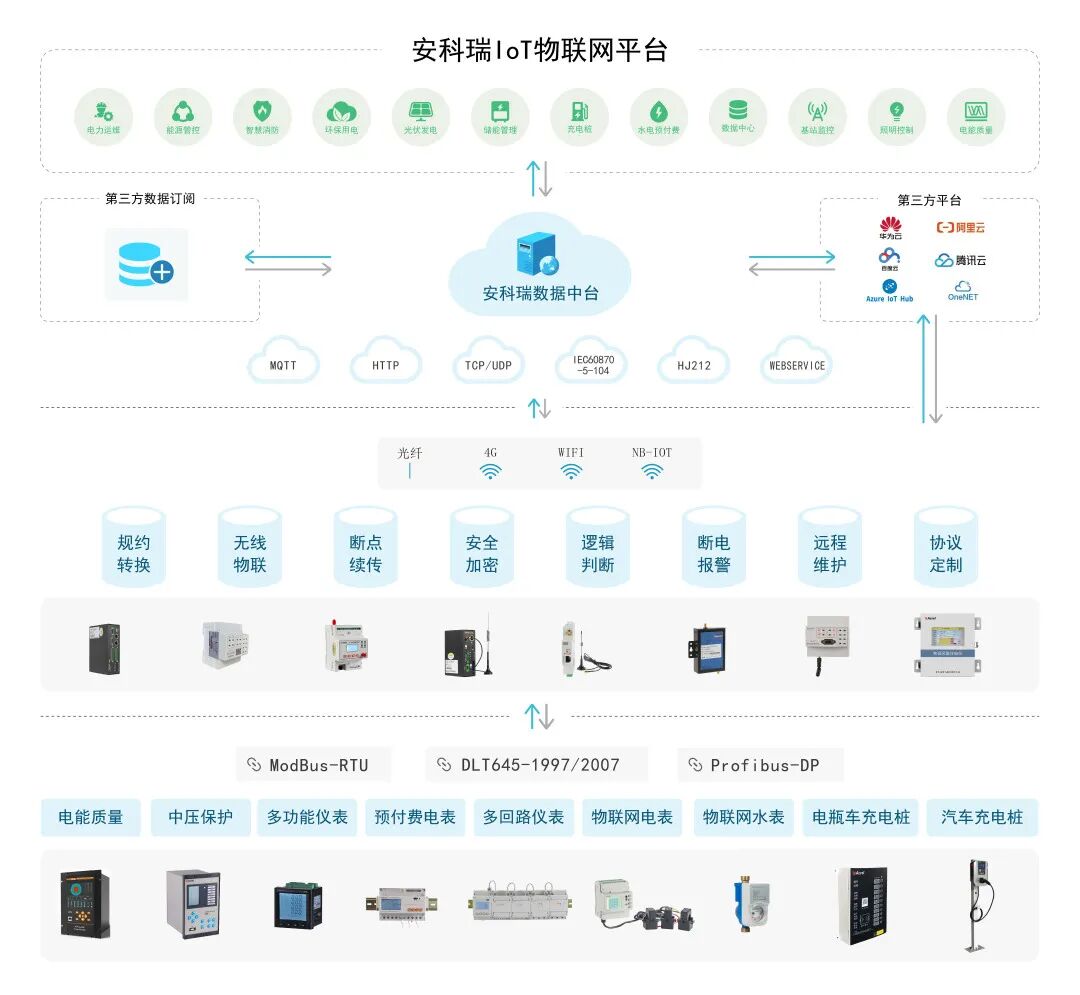

保护器具有1路RS485接口,1路无线通讯,支持2G和NB-IoT,可以将数据发送到后台监控系统,实现远程监控。监控后台可以是安科瑞Acrel-6000/B电气火灾监控主机,也可以是安科瑞Acrel-6000安全用电管理云平台,或第三方监控软件或平台。

03 产品应用

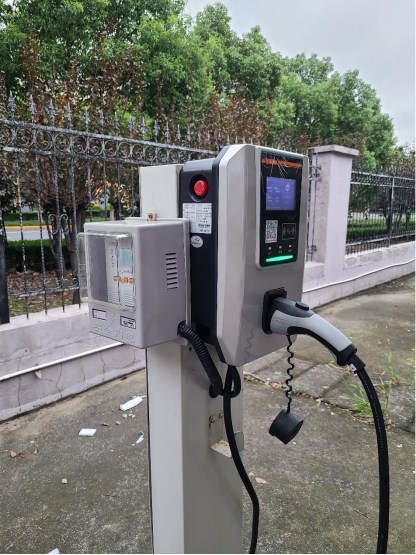

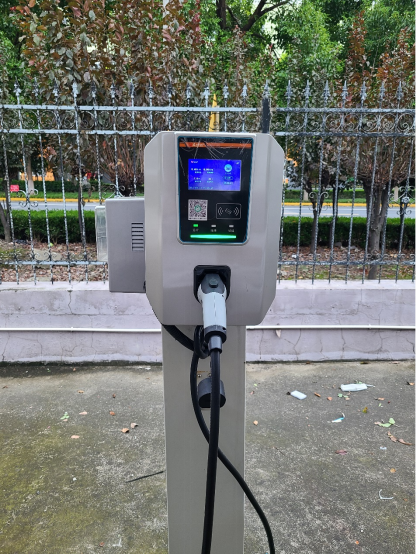

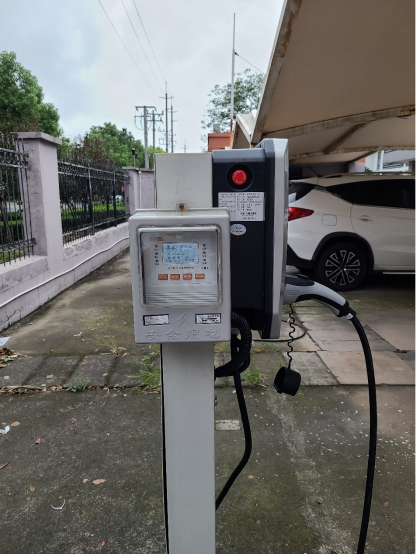

充电桩配套限流式保护器在电动汽车汽车充电桩安装限流式保护器时建议采用一充电桩一保护器的方式,保护器安装于充电桩旁边,如果是户外,可以将保护器安装于防水盒中。实际安装如图所示。


04 结语

新能源汽车行业持续发展。国务院办公厅在近期也印发的《新能源汽车产业发展规划(2021—2035年)》的规划。2020年新增超2.5万家充电桩相关企业,行业呈现出百家争鸣的景象。2021年世界智能网联汽车大会在北京召开,全国新能源汽车保有量超过600万辆。

我们应该坚定的跟着国家政策,努力的建设好新基建。让更多的消费者使用上新能源汽车,而且新能源汽车随时随地安全的充电,当然,在安全可靠的充电同时,也要防止电气火灾发生,保障人民的生命财产安全。
